Газоанализаторы ALTAIR® 2X

Газоанализатор Altair 2X

Газоанализатор ALTAIR 2X является первым одноканальным или двухканальным анализатором с передовой технологией датчиков XCell, который обеспечивает непревзойденную производительность и резкое снижение общей стоимости прибора, увеличенную долговечность и улучшенную безопасность рабочих. ALTAIR 2X также является первым портативным газоанализатором, в котором использована революционная технология XCell Pulse Technology. Основанный на достижениях науки и передовых запатентованных возможностях датчика газоанализатор ALTAIR 2XP позволяет впервые в мире выполнить проверку без газа. Это делает возможным ежедневную проверку.



  • Газоанализатор ALTAIR 2XP с технологией XCell Pulse Technology: H2S
    • Первый газоанализатор с функцией автономной проверки, для которой не требуются газовые баллоны!
    • Проверку прибора можно выполнять где угодно и когда угодно.
    • Основано на проверенных научных иследованиях и возможностях запатентованных датчиков
  • Газоанализаторы ALTAIR 2X: CO, H2S-LC и SO2
  • Двухканальный газоанализатор токсичных газов ALTAIR 2XT: CO/H2S и SO2/H2S-LC





Газоанализатор ALTAIR 2XP с технологией XCell Pulse Technology

Первая проверка без подачи газа! Газоанализатор ALTAIR 2XP обеспечивает настолько простую проверку с подачей газа, что ее может выполнить кто угодно и где угодно! Благодаря научным основам этой уникальной технологии портативные газоанализаторы уже никогда не будут прежними.

Соединив импульсную проверку датчика и простую проверку потока, мы создали первую успешную автономную проверку без подачи газа. Когда начинается ИМПУЛЬСНАЯ проверка датчика, выдохните на устройство. И Вы ПРОШЛИ ПРОВЕРКУ!

Двухканальный газоанализатор токсичных газов ALTAIR 2XT Газоанализатор ALTAIR 2XT устраняет необходимость во втором газоанализаторе, используя проверенные двойные датчики токсичных газов XCell. Двойные датчики токсичных газов XCell обнаруживают два газа на с цифровым выходом, что сводит к минимуму перекрестные помехи между каналами.

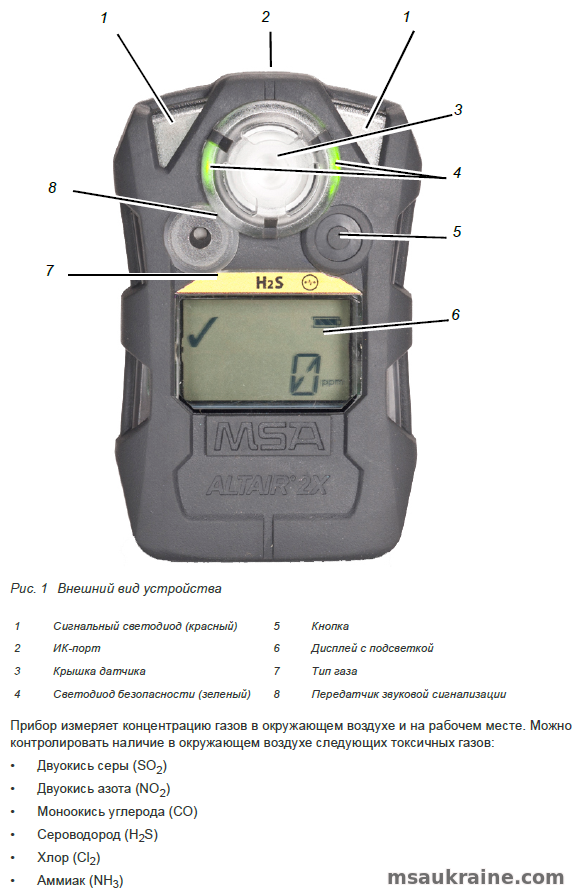

Одноканальный газоанализатор ALTAIR 2X

Компания MSA полностью изменила технологию обнаружения газов с помощью технологии датчиков XCell. Управляющая электроника датчиков миниатюризирована и размещена внутри самих датчиков при помощи патентованной конструкции специализированной интегральной микросхемы (ASIC) компании MSA. Благодаря этому датчики MSA XCell обеспечивают превосходную стабильность, точность и длительный срок службы.

Описание

Двойной датчик токсичных газов обеспечивает возможность обнаружения двух газов с помощью
одного датчика. Возможные следующие сочетания:
• Моноокись углерода/сероводород (CO/H2S)
• Моноокись углерода/двуокись азота (CO/NO2)
• Сероводород/двуокись серы (H2S/SO2)
Пороги срабатывания сигнализации для отдельных газов устанавливаются в заводских
условиях и не могут быть изменены в процессе эксплуатации. Изменения можно выполнить
только при помощи программного обеспечения MSA Link.
Предел значения кратковременного воздействия (STEL)
Сигнал тревоги STEL рассчитывается на основе воздействия за последние 15 минут.
Примеры расчета STEL
Допустим, что прибор работал не менее 15 минут:
15-минутное воздействие при концентрации 35 чнм:
10-минутное воздействие при концентрации 35 чнм и 5-минутное воздействие при
концентрации 5 чнм:
Если прибор работает дольше 15 минут, значение STEL вычисляется для последних пятнадцати
минут работы.
Среднесменное значение (TWA)
Вычисляется значение TWA за последние восемь часов.
Примеры расчета значения TWA.
1-часовое воздействие при концентрации 50 чнм:
4-часовое воздействие при концентрации 50 чнм и 4-часовое — при 100 чнм:
12-часовое воздействие при концентрации 100 чнм:
Если прибор работает меньше 8 часов (480 минут), концентрации за соответствующее время
принимаются равными нулю.

2.3 Предупреждение об истечении срока службы датчика
Если срок службы датчика истекает, после калибровки датчика будет выведено
предупреждение. В этот момент датчик остается полностью работоспособным, но
предупреждение дает возможность пользователю подготовить замену, сведя к минимуму время
простоя. Символ  будет отображаться непрерывно.
2.4 Сигнализация об истечении срока службы датчика
Если калибровка датчика выполнена неудачно два раза подряд, возникает состояние
сигнализации об истечении срока службы датчика. Символ  будет постоянно мигать.
2.5 Подсветка
Подсветка дисплея может быть включена вручную кратковременным нажатием кнопки. В
зависимости от настроек прибора подсветка остается включенной некоторое время.
2.6 Настройка по окружающему воздуху (FAS)
Данная проверка устраняет воздействие фоновых загрязняющих веществ, снижая вероятность
неточных показаний.
Настройка по окружающему воздуху устанавливает нулевые точки датчиков токсичных газов.
Настройка по окружающему воздуху не будет работать, если включить ее в условиях
загрязненного воздуха. Если при проведении настройки по окружающему воздуху прибор
обнаружит опасную концентрацию газа, прибор прервет настройку и переключится в режим
сигнализации.
2.7 Проверка с подачей газа датчиков с технологией XCell Pulse
Проверка с подачей газа датчиков с технологией XCell Pulse может быть выполнена с помощью
сочетания импульсной проверки и проверки потока.
Сначала прибор выполняет электронную импульсную проверку датчика. Затем пользователь
выполняет проверку потока, выдыхая воздух на переднюю поверхность датчика.

3 Использование
3.1 Влияние окружающей среды
На показания газоанализатора может повлиять целый ряд факторов окружающей среды,
включая изменения давления, влажности и температуры.
Изменения температуры
Датчики имеют встроенную схему температурной компенсации. Однако при резких перепадах
температуры показания концентрации могут меняться. Для минимизации данного эффекта
калибруйте ноль на приборе при температуре рабочего места.
3.2 Настройка
Любые изменения настроек прибора можно выполнять только с помощью программного
обеспечения MSA Link™. Используйте последнюю версию программного обеспечения MSA Link.
Приложение MSA Link можно загрузить бесплатно с сайта www.msasafety.com.

3.5 Проверки работоспособности перед эксплуатацией
Проверка индикатора доверия
Индикатор доверия должен мигать каждые 15 секунд после включения прибора. Это будет
свидетельствовать о том, что прибор работает корректно.
Проверка сигнализации
Проверяйте работоспособность звуковой, визуальной и вибрационной сигнализации.
Во время последовательности действий при включении сигнализация включается на короткое
время (проверка работоспособности).
Подробнее см. в разделе 3.2.

Выполните проверку с подачей газа, чтобы убедиться в работоспособности прибора.
Невыполнение данной проверки может привести к тяжелым травмам или смерти.
Частота проведения проверки с подачей газа во многих случаях определяется
государственными или корпоративными нормами. Однако проверка перед каждым
использованием является общепринятой мерой по обеспечению безопасности и рекомендуется
компанией MSA.

Проверка с подачей газа

Выполните проверку с подачей газа, чтобы убедиться в работоспособности прибора.
Невыполнение данной проверки может привести к тяжелым травмам или смерти.
Частота проведения проверки с подачей газа во многих случаях определяется
государственными или корпоративными нормами. Однако проверка перед каждым
использованием является общепринятой мерой по обеспечению безопасности и рекомендуется
компанией MSA.

Этот тест позволяет быстро проверить функционирование газовых датчиков. Регулярно
выполняйте полную калибровку для обеспечения точности, а также сразу же в каждом случае,
когда прибор не проходит проверку с подачей газа. Проверку с подачей газа можно провести,
выполнив описанную ниже процедуру либо автоматически, при помощи испытательного стенда
GALAXY GX2.

Проверка с подачей газа приборов без технологии XCell Pulse
(1) Нажмите и удерживайте кнопку около 1 секунды.
Отображается надпись BUMP?.
(2) Нажмите кнопку еще раз, пока отображается надпись BUMP?.
(3) Подайте в прибор эталонный газ.
Соедините регулятор (привинченный к баллону с калибровочным газом) и
отверстие датчика трубкой и откройте регулятор.
Возможные эталонные газы  раздел 7.
Если газ обнаружен, на дисплее отобразится PASS.
(4) Закройте регулятор.
Если проверка с подачей газа пройдена успешно:
• значок  будет отображаться в течение 24 часов, сигнализируя о том, что проверка с
подачей газа прошла успешно;
• если включена опция светодиода безопасности (зеленого), зеленый светодиод будет мигать
каждые 15 секунд.
Если вместо  на дисплее отображается ERR, проверьте:
• не засорилась ли крышка датчика и не загрязнен ли фильтр;
• используются ли правильный эталонный газ и регулятор;
• не просрочен ли эталонный газ и имеется ли давление в баллоне;
• вовремя ли был подан эталонный газ;
• правильно ли соединены шланг для эталонного газа и баллон/регулятор, а также крышка
датчика и датчик;
• установлен ли регулятор расхода на 0,25 л/мин.
(5) При необходимости повторите проверку с подачей газа.
(6) Если проверка с подачей газа завершится неудачей, выполните калибровку прибора
( раздел 3.13).
(7) По окончании калибровки повторите процедуру проверки с подачей газа.

Проверка с подачей газа приборов с технологией XCell Pulse
Проверка с подачей газа приборов с технологией XCell Pulse может быть выполнена с помощью
сочетания импульсной проверки и проверки потока.
(1) Нажмите и удерживайте кнопку около 1 секунды.
На дисплее отобразится PULSE?.
(2) Нажмите кнопку еще раз, пока на дисплее отображается PULSE?.
(3) Следуйте инструкциям, описанным в разделе 3.4.

3.6 Продолжительность использования
Нормальная работа
Прибор готов к работе,
• если значок разряженной батареи не мигает и
• проверка работоспособности прошла успешно.

При срабатывании сигнализации прибора во время работы немедленно покиньте опасное
место.
Оставаться на месте при таких обстоятельствах чревато получением серьезных увечий или
смертью.
Индикатор ресурса батареи
Уровень заряда батареи постоянно отображается на дисплее в правом верхнем углу. По мере
разряда батареи сегменты значка батареи гаснут и, в конце концов, на дисплее остается только
контур значка батареи.
Сигнализация разряда батареи
Сигнализация разряда батареи указывает, что до полного разряда батареи осталось менее 2
номинальных рабочих дней при 20° C. Фактическое время работы может изменяться в
зависимости от окружающей температуры и условий срабатывания сигнализации.

Оставшееся время работы прибора во время сигнализации разряда батареи
зависит от окружающей температуры (при низких температурах оно меньше), а
также от количества и длительности срабатываний других сигнализаций в течение
данного времени.

При срабатывании предупреждения о низком заряде батареи прибора:
• мигает индикатор ресурса батареи;
• каждые 30 секунд раздается звуковой сигнал;
• каждые 30 секунд мигают сигнальные светодиоды;
• прибор повторяет данное предупреждение каждые 30 секунд, продолжая работать до
выключения оператором или автоматического отключения при полном разряде
аккумулятора.

Если батарея разрядилась, прибор становится неработоспособным. В таком случае
немедленно покиньте опасное место. Прибор больше не сможет предупреждать о
возникновении опасной ситуации из-за недостатка энергии для нормальной работы.
Невыполнение данного указания может привести к тяжелой травме или смерти.
При разряде батареи прибор переключается в аварийный режим. При этом:
• мигает контур индикатора уровня заряда батареи;
• загорается индикатор сигнализации;
• раздается звуковой сигнал;
• мигают сигнальные светодиоды;
• показания концентрации на дисплее не отображаются;
• на дисплее попеременно загораются надписи BATT и ERR;
• другие функции и настройки прибора становятся недоступными.
Прибор остается в таком режиме до полного разряда батареи или отключения прибора.
Сигнальные светодиоды и звуковая сигнализация могут быть отключены нажатием кнопки.

При разряде батареи замените ее новой.

3.7 Контроль концентрации газа

Токсичные газы
Прибор отображает концентрацию газа в частях на миллион (чнм) или мг/м³ на странице
измерения. Прибор остается на этой странице, пока не будет выбрана другая страница или
прибор не будет отключен.
Прибор имеет четыре сигнализационных порога:

Состояние сигнализации
В состоянии сигнализации подсветка дисплея включается и остается включенной в течение
заданного пользователем времени.
Если концентрация газа достигает или превышает заданный порог:
• символ сигнализации отображается и мигает;
• значок типа сигнализации отображается и мигает;
• включается вибрационная сигнализация;
• раздается звуковой сигнал;
• мигают сигнальные светодиоды;
Нижний сигнализационный порог
Если концентрация газа достигнет или превысит нижний сигнализационный порог, прибор:
• отображает значок нижнего сигнализационного порога и концентрацию газа;
• запускает процедуру срабатывания по нижнему сигнализационному порогу.
Сигнализация по нижнему порогу может быть отключена на несколько секунд нажатием кнопки.
Она автоматически сбрасывается (отключается), когда концентрация газа вернется в
допустимые пределы.
Верхний сигнализационный порог
Если концентрация газа достигнет или превысит верхний сигнализационный порог, прибор:
• отображает значок верхнего сигнализационного порога и концентрацию газа;
• запускает процедуру срабатывания по верхнему сигнализационному порогу.
Сигнализация по верхнему порогу может быть отключена на несколько секунд нажатием кнопки.
Прибор при этом остается в режиме сигнализации. Сигнализация по высокой концентрации не
является самосбрасывающейся, что означает что она не сбрасывается (отключается)
автоматически, когда концентрация газа вернется в допустимые пределы.

Вы можете просмотреть заводские настройки сигнализационных порогов при включении
прибора.
Сигнализация по STEL
Если количество обнаруженного газа превышает допустимое значение STEL:
• раздается звуковой сигнал;
• мигают сигнальные светодиоды;
• отображается значок STEL.
Сигнализация по STEL может быть отключена на несколько секунд нажатием кнопки. Прибор
при этом остается в режиме сигнализации.
Сигнализация по STEL самосбрасывающаяся: она автоматически отключится после
возвращения показаний в допустимые пределы. Значение STEL может быть обнулено.
( См. детальную информацию на Рис. 10.)
Сигнализация по TWA
Если значение TWA достигает или превышает заданный порог сигнализации по TWA:
• раздается звуковой сигнал;
• мигают сигнальные светодиоды;
• отображается значок TWA.
Сигнализация по TWA может быть отключена на несколько секунд нажатием кнопки. Прибор при
этом остается в режиме сигнализации.
Сигнализация по TWA не является самосбрасывающейся. Значение TWA может быть обнулено.
( См. детальную информацию на Рис. 10.)
Вы можете просмотреть заводские настройки сигнализационных порогов в проверочном режиме
прибора.
