Дыхательный аппарат со шланговой подачей сжатого воздуха
Серия DSL с отрицательным и избыточным давлением
Общие сведения
Дыхательный аппарат со шланговой подачей сжатого воздуха серии DSL с отрицательным и избыточным давлением, описанный в настоящем руководстве по эксплуатации, прошел испытания и одобрен в соответствии со стандартом EN 14593-1.
Данный дыхательный аппарат соответствует требованиям относительно температуры и пожаробезопасности, установленным в стандарте EN 14593-1, и имеет маркировку «F». Это значит, что данный дыхательный аппарат со шланговой подачей сжатого воздуха можно использовать в ситуациях, в которых существует риск возгорания.
Внимание! Воздух для дыхания должен соответствовать стандарту EN 12021. Чрезмерный уровень влажности воздуха для дыхания при температурах ниже 4°C может вызвать неисправность аппарата (из-за замерзания)! При необходимости используйте водоотделитель.
Использование кислорода или обогащенного кислородом воздуха не допускается.
Если воздух в системе подачи сжатого воздуха не соответствует стандарту EN 12021, используйте подходящую систему фильтрации сжатого воздуха (см. информацию о заказе).
1 Состав, типы, варианты комплектации
Дыхательные аппараты со шланговой подачей сжатого воздуха серии DSL с отрицательным и избыточным давлением состоят из следующих компонентов:
| Базовый аппарат | Номер заказа |
| A) DSL с разъемом | |
| Разъем | D4066803 |
| Поясной ремень | D3043918 |
| B) DSL АПК с переключающим клапаном | |
| Автоматический переключающий клапан (АПК) с сигнальным устройством (короткий АПК) | D4066700 |
| Поясной ремень | D3043918 |
| Может использоваться в сочетании с изолирующими дыхательными аппаратами на сжатом воздухе: | |
| серии AirGo (с избыточным или отрицательным давлением) | |
| серии AirMaxx (с избыточным или отрицательным давлением) | |
| серии AirGo 200 (с избыточным или отрицательным давлением) | |
| серии BD 96 alpha (с избыточным или отрицательным давлением) | |
| серии BD (с избыточным или отрицательным давлением) | |
| серии BD mini (с избыточным или отрицательным давлением) | |
| Шланги сжатого воздуха | |
| Шланг подачи сжатого воздуха, антистатический, 5 м | D4066847 |
| Шланг подачи сжатого воздуха, антистатический, 10 м | D4066848 |
| Шланг подачи сжатого воздуха, антистатический, 20 м | D4066849 |
| Шланг подачи сжатого воздуха, антистатический, 30 м | 10152521 |
| Шланг подачи сжатого воздуха, антистатический, 50 м | 10012120 |
| Подача сжатого воздуха | |
| Редуктор давления шлангового аппарата | D4066830 |
| Разветвитель шланга подачи воздуха (Y-образный тройник) (дополнительное оборудование) | D4066804 |
| В варианте с отрицательным давлением дыхательный аппарат со шланговой подачей сжатого воздуха включает следующее: | |
| Полнолицевые маски | |
| Серия 3S | |
| Серия Ultra Elite | |
| Легочные автоматы | |
| Тип LA 83 | |
| Тип LA 88/96-N | |
| Тип AutoMaXX N | |
| Тип AutoMaXX N-G | |
| DSLварианте с избыточным давлением дыхательный аппарат со шланговой подачей сжатого воздуха включает следующее: | |
| Полнолицевые маски | |
| Типы AUER 3S-PF/PS, PS-MaXX и PF-ESA | |
| Типы Ultra Elite PF/PS, PS-MaXX и PF-ESA | |
| Легочные автоматы | |
| Типы LA 88/96-AE/-AS и ESA | |
| AutoMaXX AE/AS и ESA |
2 Описание аппарата
Дыхательный аппарат со шланговой подачей сжатого воздуха MSA является средством защиты органов дыхания, независимым от окружающей атмосферы. В зависимости от источника сжатого воздуха несколько человек могут снабжаться воздухом для дыхания одновременно.
Воздух для дыхания подается пользователю из системы подачи сжатого воздуха (например, заводской шланговой системы подачи воздуха) или из баллона (баллонов) со сжатым воздухом с редукционным клапаном шлангового аппарата через шланг подачи сжатого воздуха, разъем на ремне, легочный автомат и полнолицевую маску. (Подходящие легочные автоматы и полнолицевые маски указаны в разделе 1).
Выдыхаемый воздух удаляется через клапан выдоха полнолицевой маски непосредственно в окружающую атмосферу. В базовом аппарате DSL АПК (с Автоматическим Переключающим Клапаном) воздух для дыхания также подается из системы подачи сжатого воздуха (например, заводской шланговой системы подачи воздуха) или из баллона (баллонов) со сжатым воздухом.

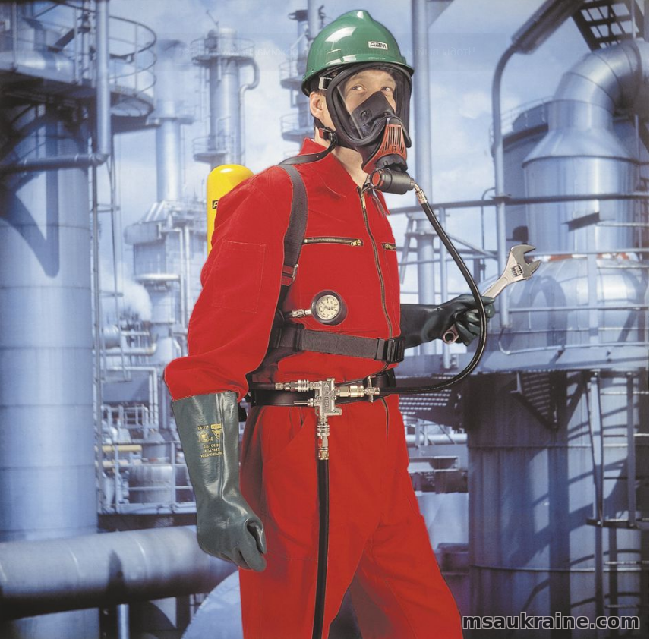

В сочетании с соответствующим изолирующим дыхательным аппаратом (стандарт EN 137) базовый аппарат DSL АПК также обеспечивает подачу воздуха для дыхания в случае потери давления в шланге подачи сжатого воздуха (подходящие изолирующие дыхательные аппараты указаны в разделе 1).
Дыхательный аппарат со шланговой подачей сжатого воздуха может использоваться тогда, когда необходимо обеспечить подачу воздуха для дыхания в течение длительного времени, а также в тех местах, где окружающий воздух непригоден для человеческого дыхания в результате высокой концентрации загрязнителей, а фильтрующие устройства больше не могут использоваться (например, из-за недостатка кислорода). Учитывайте местные рекомендации касательно ограничений по времени ношения.
Благодаря низкому весу и простой конструкции он может применяться для различных задач, например:
для продолжительной работы, связанной с конкретными местами на промышленных, торговых, сельскохозяйственных и строительных объектах
для работ по ремонту и техническому обслуживанию в баках и контейнерах
в шахтах
Дыхательные аппараты со шланговой подачей сжатого воздуха серии DSL пригодны для использования при низких и высоких температурах от - 30 °C до 60 °C!
3 Конструкция и функционирование компонентов
3.1 Базовый аппарат
3.1.1 Разъем DSL
Базовый аппарат DSL состоит из поясного ремня и разъема. Поясной ремень с разъемом предназначен для ослабления напряжения на легочном автомате и полнолицевой маске. Воздух для дыхания подается к разъему через шланг подачи сжатого воздуха и предохранительный штуцер.
Длина вставки (короткая) запорного механизма предохранительного штуцера в разъем отличается от длины вставки (длинной) шланга подачи сжатого воздуха, чтобы подачу воздуха нельзя было подключить непосредственно к шлангу легочного автомата и обойти функцию ослабления напряжения поясного ремня.
3.1.2 DSL АПК
Базовый аппарат с автоматическим переключающим клапаном (DSL АПК) состоит из поясного ремня и АПК. АПК используется как разъем и для аварийной подачи воздуха при подключении к соответствующему изолирующему дыхательному аппарату. Аварийная подача воздуха обеспечивает подачу воздуха для дыхания пользователю в случае частичной или полной потери давления воздуха в шланге подачи сжатого воздуха.
В таком случае АПК автоматически переключается на соответствующий изолирующий дыхательный аппарат. Когда аварийная подача воздуха активна, пользователь слышит предупреждающий звуковой сигнал АПК.
3.2 Шланг подачи сжатого воздуха
Шланги подачи сжатого воздуха MSA имеют стандартную длину 5, 10, 20 и 50 м. Шланги снабжены предохранительными штуцерами, которые позволяют работать с ними одной рукой, и могут соединяться между собой.
Общая длина не должна превышать 50 м! Шланги подачи сжатого воздуха могут соединяться между собой. Штуцеры также можно соединять под давлением. Максимальное количество соединенных шлангов подачи сжатого воздуха: 5 единиц.
Рекомендуемая общая длина 50 м может быть превышена, если DSL АПК используется совместно с изолирующим дыхательным аппаратом, поскольку в таком случае всегда обеспечивается аварийная подача воздуха.
Допустимое рабочее давление в шланге подачи сжатого воздуха составляет 10 бар.
Шланги подачи сжатого воздуха являются:
гибкими,
чрезвычайно устойчивыми к сжатию и излому,
жароустойчивыми (обозначаются буквой «H»),
огнеупорными (обозначаются буквой «F»),
антистатическими (обозначаются буквой «S»),
и поэтому могут выдерживать высокие напряжения, которым они могут подвергаться в промышленности и горнорудной промышленности.
3.3 Лицевая часть/полнолицевая маска.
См. руководства по эксплуатации полнолицевой маски.
3.4 Изолирующий дыхательный аппарат на сжатом воздухе и легочный автомат.
См. руководство по эксплуатации изолирующего дыхательного аппарата и легочного автомата.
4 Подача сжатого воздуха
Важно!
Воздух для дыхания должен соответствовать стандарту EN 12021. Чрезмерный уровень влажности воздуха для дыхания при температурах ниже 4°C может вызвать неисправность аппарата (из-за замерзания)! При необходимости используйте водоотделитель. Использование кислорода или обогащенного кислородом воздуха не допускается.
4.1 Баллоны сжатого воздуха
Воздух для дыхания может подаваться под давлением 200 бар или 300 бар из баллонов со сжатым воздухом с редуктором давления шлангового аппарата. При использовании баллонов со сжатым воздухом, например, отдельных баллонов 50 л/200 бар или 50 л/300 бар, обратите внимание на следующее:
Используйте только баллоны со сжатым воздухом, прошедшие типовые испытания и получившие разрешение на использование при соответствующем рабочем давлении воздуха для дыхания согласно стандарту EN 12021.
Вентили баллонов со сжатым воздухом должны пройти типовые испытания согласно стандарту EN 144 с боковым штуцером G 5/8. На вентиле баллона, редукционном клапане и штуцере в зависимости от температуры может образовываться внешнее обледенение, но это не влияет на работоспособность оборудования.
4.2 Редуктор давления шлангового аппарата с системой оповещения
Редуктор давления шлангового аппарата разработан для давления 300 бар. Разумеется, его также можно эксплуатировать с давлением перед клапаном 200 бар. Редуктор давления изготовлен из латуни. К редуктору давления крепятся предохранительный клапан, звуковое сигнальное устройство, шланг манометра высокого давления и манометр среднего давления.
Наблюдатель или инженер по технике безопасности может следить с помощью манометра среднего давления, регулярно ли дышит пользователь аппарата, например, при работе внутри резервуара вне видимости наблюдателя, а также может вовремя заметить включение сигнального устройства.
Среднее давление является фиксированным, поэтому редуктор давления уменьшает давление баллона до примерно 7 бар. Встроенный предохранительный клапан настроен на включение при давлении прибл. 12 бар.
Сигнальное устройство настроено на включение и подачу звукового сигнала при минимальном давлении в баллоне 30 бар. Сигнал звучит, пока пригодный для вдыхания воздух почти не закончится. Сигнальный свисток работает без инжектора, т. е. для подачи звукового сигнала не требуется окружающий воздух.
Это обеспечивает его работу даже при высокой влажности или наличии влаги, а также при температурах, близких к точке замерзания. Манометр является брызгозащищенным и противоударным.
4.4 Разветвитель (Y-образный тройник)
Разветвитель можно использовать с редуктором давления или сетью подачи воздуха для дыхания. Он предназначен для одновременного снабжения двух пользователей воздухом для дыхания.
Разветвитель снабжен длинным вставным ниппелем для соединения, например, с системой подачи сжатого воздуха или шлангом подачи сжатого воздуха.
Он также снабжен двумя предохранительными штуцерами с обратными клапанами для подключения шлангов подачи сжатого воздуха.
5 Технические данные
Важно! При очень высоком давлении подачи давление в лицевой части (полнолицевой маске) со стороны вдоха может стать отрицательным. Следите за манометром среднего давления и учитывайте технические характеристики легочного автомата (см. параграфы 5.2/5.3).
5.1 Редуктор давления шлангового аппарата
- Рабочее давление: 200 бар или 300 бар
- Давление срабатывания сигнального устройства: ≤ 30 бар
- Среднее давление: около 7 бар
- Давление открытия предохранительного клапана: около 12 бар
5.2 Дыхательный аппарат со шланговой подачей сжатого воздуха с подключением к сети подачи воздуха для дыхания
5.2.1 Базовый аппарат DSL
Рабочее давление (среднее давление), необходимое для работы с легочными автоматами:
Важно! Минимальное давление 4,5 бар
LA 88/96-N 4,5—8,5 бар
LA AutoMaXX N 4,5—8,5 бар
LA 83 4,5—8,5 бар
LA 88/96-AE/-AS и ESA 4,5—8,5 бар
LA AutoMaXX AE/AS и ESA 4,5—8,5 бар
5.2.2 Базовый аппарат DSL АПК
Важно! Рабочее давление (среднее давление), необходимое для работы с АПК:
Минимальное давление 6 бар
АПК: 6,0—8,5 бар
5.3 Автоматический переключающий клапан (АПК)
Среднее давление изолирующего дыхательного аппарата около 7 бар. Точка переключения с внешней подачи воздуха на изолирующий дыхательный аппарат: 4,0 ± 1,3 бар
Точка переключения с изолирующего дыхательного аппарата на внешнюю подачу воздуха 6,0 ± 0,5 бар
5.4 Шланги подачи сжатого воздуха
- Наружный диаметр: примерно 19 мм
- Внутренний диаметр: примерно 9 мм
- Длина: 5, 10, 20 и 50 м
- Макс. рабочее давление 10 бар
- Давление разрыва: >60 бар
6 Материалы
- Поясной ремень: Шорно-седельная кожа
- Клапаны: Латунь, частично никелированная
- Фитинги: Нержавеющая сталь, никелированная латунь
- Резиновые детали: Материал с высокой устойчивостью к старению и холоду
7 Подготовка к использованию
Для дыхательных аппаратов со шланговой подачей сжатого воздуха серии DSL АПК см. главу 3.1.1, а также соблюдайте инструкции в руководстве по эксплуатации соответствующего изолирующего дыхательного аппарата!
Предполагается, что аппарат прошел проверку, описанную в параграфе 9 данного руководства по эксплуатации, и готов к использованию.
8 Использование
8.1 Использование предохранительного штуцера среднего давления
Для подключения штуцера: Втолкните вставной ниппель в штуцер до фиксации по месту.
Для отключения штуцера: Втолкните вставной ниппель в штуцер и одновременно оттяните назад втулку штуцера. Теперь вставной ниппель можно извлечь.
Важно! Шланг под давлением. Держите конец шланга со вставным ниппелем крепко, особенно при большой длине шланга, иначе выходящий воздух может вызвать биение шланга!
8.2 Системы подачи сжатого воздуха
8.2.1 Сеть подачи воздуха для дыхания
Откройте подачу воздуха и проверьте рабочее (среднее) давление.
Необходимо соблюдать технические характеристики (среднее давление) дыхательного аппарата со шланговой подачей сжатого воздуха (см. параграфы 5.2.1/5.2.2).
Подключите шланг подачи сжатого воздуха (его можно подсоединять и отсоединять даже под давлением), см. параграф 8.1.
8.4 Короткая проверка дыхательного аппарата со шланговой подачей воздуха перед использованием
8.4.1 Дыхательный аппарат со шланговой подачей воздуха DSL
Герметичность и давление включения сигнального устройства на редукторе давления шлангового аппарата. После надевания дыхательного аппарата со шланговой подачей сжатого воздуха выполните краткую проверку в следующем порядке:
Откройте подачу сжатого воздуха.
Если сжатый воздух подается из баллона со сжатым воздухом: проверьте на манометрах высокое и среднее давление.
Если воздух подается из сети подачи воздуха для дыхания: проверьте на манометре рабочее (среднее) давление.
Закройте подачу сжатого воздуха.
При использовании редуктора давления шлангового аппарата:
дыхательный аппарат со шланговой подачей сжатого воздуха герметичен, если падение высокого давления на редукторе давления шлангового аппарата не превышает 10 бар за 1 мин.
При подаче сжатого воздуха из сети подачи воздуха для дыхания:
дыхательный аппарат со шланговой подачей сжатого воздуха герметичен, если падение высокого давления на манометре среднего давления сети подачи воздуха для дыхания не превышает 1 бар за 1 мин.
Осторожно включите функцию продувки легочного автомата, пока не выйдет воздух, при этом прикрывая выпускное отверстие насколько возможно.
Следите за манометром высокого давления на редукторе давления шлангового аппарата.
Сигнальное устройство должно включаться при минимальном давлении 30 бар (кроме случаев подачи воздуха из сети подачи воздуха для дыхания).
Снова включите функцию продувки, чтобы сбросить давление в аппарате.
8.4.2 Дыхательный аппарат со шланговой подачей сжатого воздуха DSL АПК (внешняя подача воздуха для дыхания в сочетании с изолирующим дыхательным аппаратом на сжатом воздухе)
После надевания дыхательного аппарата со шланговой подачей сжатого воздуха и изолирующего дыхательного аппарата выполните краткую проверку в следующем порядке:
Откройте подачу сжатого воздуха.
Проверьте высокое и среднее давление на манометрах на редукторе давления шлангового аппарата.
Откройте клапаны баллонов изолирующего дыхательного аппарата, сделав около двух оборотов маховичка.
Прочитайте показания манометра изолирующего дыхательного аппарата:
минимальное давление 270 бар для баллонов на 300 бар
минимальное давление 180 бар для баллонов на 200 бар
8.5 Использование дыхательного аппарата со шланговой подачей сжатого воздуха
При использовании время от времени проверяйте герметичность прилегания полнолицевой маски (см. руководства по эксплуатации полнолицевой маски) и легочного автомата (см. руководства по эксплуатации легочного автомата).
За источником подачи воздуха и шлангами подачи воздуха к пользователю(-ям) должен следить помощник или инженер по технике безопасности, наблюдая при этом за манометром среднего давления.
При подаче сжатого воздуха из баллона со сжатым воздухом:
Необходимо время от времени проверять давление в баллоне по манометру высокого давления. Если давление в баллоне падает до уровня включения сигнального устройства, звучит свисток (сигнал к возвращению), который выключается, когда давление в баллоне достигнет около 10 бар.
Если звучит свисток, необходимо немедленно вернуться. Можно принять решение о возвращении раньше, независимо от предупреждающих сигналов. При более длинных путях выхода решение о времени возвращения можно принять в зависимости от показаний манометра высокого давления.
9.1 Редуктор давления шлангового аппарата
9.1.1 Сигнальное устройство
Подключите легочный автомат к разъему.
Подключите шланг подачи сжатого воздуха к разъему и редуктору давления.
Откройте клапаны баллонов.
Давление в баллоне по манометру должно быть не ниже 120 бар.
Снова закройте клапаны баллонов.
Осторожно включите функцию продувки легочного автомата, пока воздух не выйдет.
Следите за манометром высокого давления, сигнальное устройство должно включаться при минимальном давлении 30 бар.
9.1.2 Уплотнительные кольца высокого давления
Проверьте состояние уплотнительных колец на штуцерах баллонов (визуальная проверка) перед подключением баллонов со сжатым воздухом. При необходимости замените.
9.1.3 Капитальный ремонт
Капитальный ремонт раз в шесть лет или ремонт в случае функциональной неисправности должны выполняться только производителем или лицом, уполномоченным компанией MSA AUER. Заменяются все резиновые детали и другие изнашиваемые детали. Затем аппарат повторно регулируется и опечатывается.
9.2 Герметичность деталей, рассчитанных на высокое и среднее давление
9.2.1 Аппарат с подачей сжатого воздуха из баллона
Подключите шланг подачи сжатого воздуха к адаптеру и редуктору давления.
Откройте клапаны баллонов.
Давление в баллоне должно быть минимум 270 бар для баллонов на 300 бар и 180 бар для баллонов на 200 бар.
Закройте клапаны баллонов. Падение давления в течение одной минуты не должно превышать 10 бар.
9.2.2 Аппарат с подачей воздуха из сети подачи воздуха для дыхания
Подключите шланг подачи сжатого воздуха к адаптеру и редуктору давления, а также к точке подключения к сети подачи воздуха для дыхания.
Откройте запорный вентиль в точке подключения к сети подачи воздуха для дыхания.
Среднее давление должно соответствовать значениям, указанным в параграфах 5.2.1/5.2.2.
Закройте запорный вентиль. Допускается падение давления не более чем на 1 бар в течение одной минуты.
9.3 Баллоны сжатого воздуха
9.3.1 Заправка
Баллоны со сжатым воздухом должны заправляться только воздухом для дыхания в соответствии со стандартом EN 12021.
Важно! Содержание кислорода должно быть в пределах 21 ± 2 об.% (сухой воздух).
Необходимо использовать только прошедшие испытания и получившие разрешение баллоны со сжатым воздухом, которые:
имеют дату проверки и маркировку о проверке компетентным органом (например, TÜV), а также указание интервала между проверками, и срок интервала между проверками, указанный на баллоне, не истек.
не имеют дефектов, которые могут вызвать опасность (например, неисправных клапанов).
не имеют видимых следов влаги на резьбе соединений.
Полностью опорожненные (стравленные) баллоны сжатого воздуха необходимо осушить. Этот шаг необходим, поскольку через открытый клапан в них может попасть недопустимое количество влаги. Баллон можно осушить, например, заправив его не менее двух раз (до допустимого уровня заправки) сухим воздухом из компрессора и затем выпустив воздух. Воздух должен выходить таким образом, чтобы охлаждение вследствие расширения не вызывало образования льда на клапане.
9.4 Автоматический переключающий клапан (АПК) с сигнальным устройством
9.4.1 Проверка герметичности и работоспособности с двумя изолирующими дыхательными аппаратами на сжатом воздухе
Подключите легочный автомат к АПК (Рис. 2 -> подключение 4). Переключите легочный автомат избыточного давления в положение готовности, а не в положение избыточного давления.
Подключите шланг среднего давления от первого изолирующего дыхательного аппарата (PA 1) к АПК (Рис. 2 -> подключение 3).
Откройте клапан баллона PA 1. Должно сработать сигнальное устройство АПК.
Подключите шланг среднего давления от второго изолирующего дыхательного аппарата (PA 2) к АПК (Рис. 2 -> подключение 1).
Откройте клапан баллона PA 2. АПК переключится, и предупреждающий сигнал должен прекратиться.
Закройте клапаны баллонов обоих дыхательных аппаратов.
Прочитайте показания манометра дыхательного аппарата. Минимальное давление в баллоне должно быть 270 бар для баллонов на 300 бар и 180 бар для баллонов на 200 бар
Закройте клапаны баллонов дыхательного аппарата.
АПК с дыхательным аппаратом герметичен, если падение высокого давления на каждом дыхательном аппарате не превышает 10 бар за 1 мин.
Стравите воздух из аппарата с помощью легочного автомата, при этом должно на короткое время включиться сигнальное устройство АПК.
9.5 Чистка
При необходимости загрязненные части аппарата после использования нужно очистить снаружи с помощью теплой воды. Ни в коем случае не погружайте редуктор давления в воду.
Оставшуюся влагу необходимо высушить при температуре не выше 50 °C. Не используйте органические растворители, такие как растворители целлюлозы, спирт, метиловый спирт, трихлорэтилен и т. д.
Важно! Не допускайте попадания воды внутрь редуктора давления или АПК. Это может привести к выходу их из строя. Поэтому редуктор давления или АПК должны быть загерметизированы (например, с помощью уплотнительных заглушек, а затем очищены при высоком или при среднем давлении около 2 бар). При необходимости очистите снаружи шланги подачи сжатого воздуха.
11 Неисправности
Поскольку от бесперебойной работы дыхательного аппарата со шланговой подачей сжатого воздуха могут зависеть человеческие жизни, аппарат в случае неисправности (например, слишком большого сопротивления при дыхании, утечек и т. д.) должен проверяться квалифицированным техником по обслуживанию средств защиты органов дыхания или компанией MSA.
12 Информация для заказа
| Описание | Номер элемента |
| Разъем DSL | D4066803 |
| Автоматический переключающий клапан (АПК) с сигнальным устройством | D4066700 |
| Поясной ремень | D3043918 |
| Шланг подачи воздуха, антистатический, 5 м | D4066847 |
| Шланг подачи сжатого воздуха, 10 м | D4066848 |
| Шланг подачи сжатого воздуха, 20 м | D4066849 |
| Шланг подачи сжатого воздуха, 30 м | 10152521 |
| Шланг подачи сжатого воздуха, 50 м | 10012120 |
| Редуктор давления | D4066830 |
| Баллон сжатого воздуха, 50 л/300 бар, пустой | D5103939 |
| Y-образный тройник | D4066804 |
Тут можно посмотреть и скачать Инструкцию по эксплуатации шлангового дыхательного аппарата в формате PDF.
Задать вопросы, узнать какая цена/стоимость возможность поставки обращаемся по КОНТАКТАМ.
